CTM-8A機動車綜合測試儀
一、產品概述
CTM-8A 機動車綜合測試儀是以高性能微型計算機為核心的智能化測試儀器，是機動車檢測站、技術監督局、公安交警、汽車產品質量監督檢驗所、大專院校、交通科研所、農機鑒定站及研究所、機動車生產企業理想的檢測、檢驗設備。大屏幕液晶顯示，中文界面，數據/曲線實時顯示。內置微型打印機，測試結果自動存儲，關機后數據不丟失。標準RS232聯網接口，可配套系統機或筆記本電腦方便地對數據進行二次分析處理或存儲。
二、測試項目
滑行試驗：滑行初速、滑行距離、滑行時間
制動試驗：制動初速、制動距離、制動時間、最大減速度、平均減速度、MFDD、制動協調時間
車速實驗：試驗距離、試驗時間、平均車速（最低穩定車速、最高穩定車速）
加速試驗：加速距離、加速時間、加速末速以及換檔開始和結束時的速度、距離、時間
等速油耗：試驗距離、試驗時間、平均速度、等速耗油量（百公里耗油量）、小時耗油量
加速油耗：加速末速、試驗距離、試驗時間、平均速度、加速耗油量、小時耗油量
工況油耗：試驗距離、試驗時間、平均速度、百公里耗油量小時耗油量
牽引試驗：試驗距離、試驗時間、平均速度、牽引力、牽引功率、轉數、滑轉率、小時耗油量、比油耗
三、技術性能指標
● 系統功耗：15W
● 雙電源配制：內置DC9.6V充電電池/外接DC12V汽車電瓶
● 標準9針RS232接口：波特率9600，數據位8位，停止位1位，無校驗。
● 使用溫度：－10-50℃
● 環境濕度：< 80%
四、技術參數
序號 | 項 目 | 范 圍 | 分辨率 | 精度 |
1 | 速 度 | 0～250 km/h | 0.1 km/h | 0.5% |
2 | 距 離 | 0～99999.999 m | 4 mm | 0.5% |
3 | 時 間 | 0～9999.9999 s | 0.1 ms | 0.5% |
4 | 減速度 | 0～9.99 m/s2 | 0.01 m/s2 | 1% |
5 | MFDD | 0～9.99 m/s2 | 0.01 m/s2 | 1% |
6 | 百公里油耗（顯示值） | 0～999.999 l/100km | 0.001 L/100km | 1% |
7 | 小時油耗（顯示值） | 0～999.999 l/h | 0.001 l/h | 1% |
8 | 牽引力 | 0～200000 N | 10 N | 1% |
9 | 牽引功率 | 0～999.99 kW | 0.01 kW | 1% |
10 | 轉 數 | 0～5000.00 r | 1/12 r | 1% |

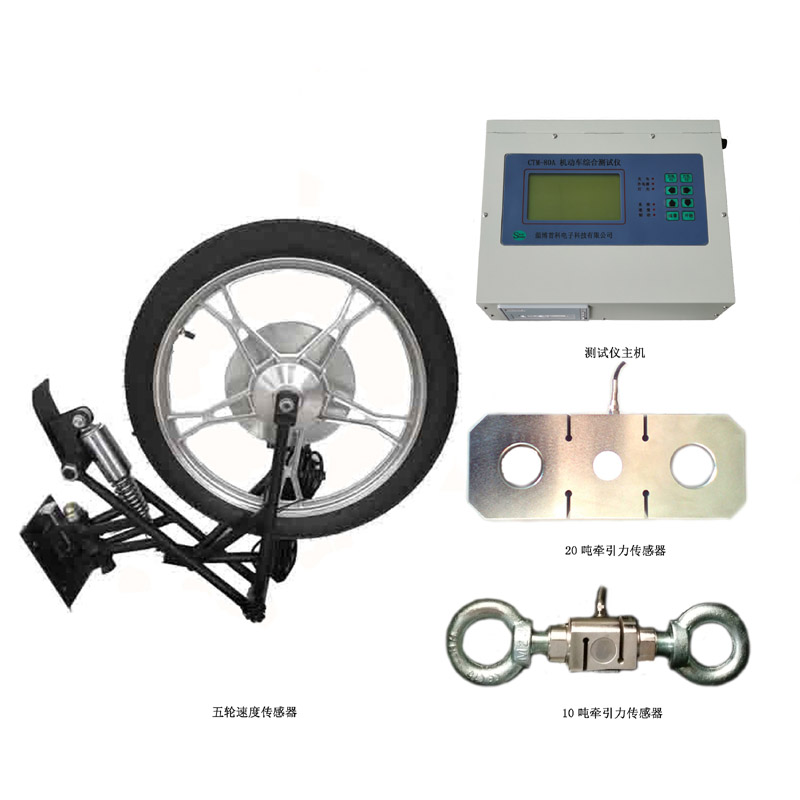

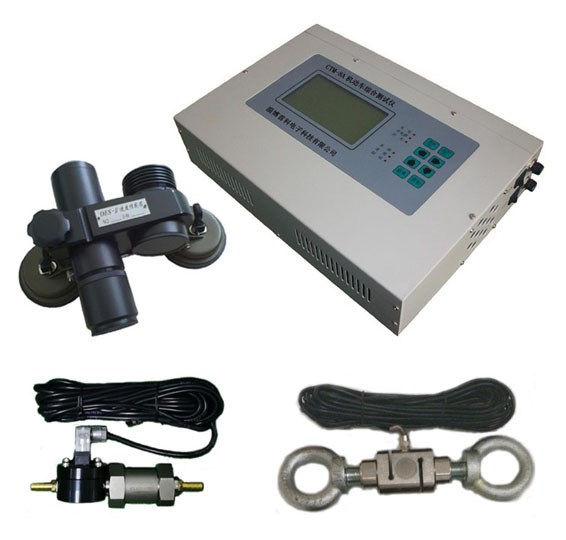

五、傳感器配置：

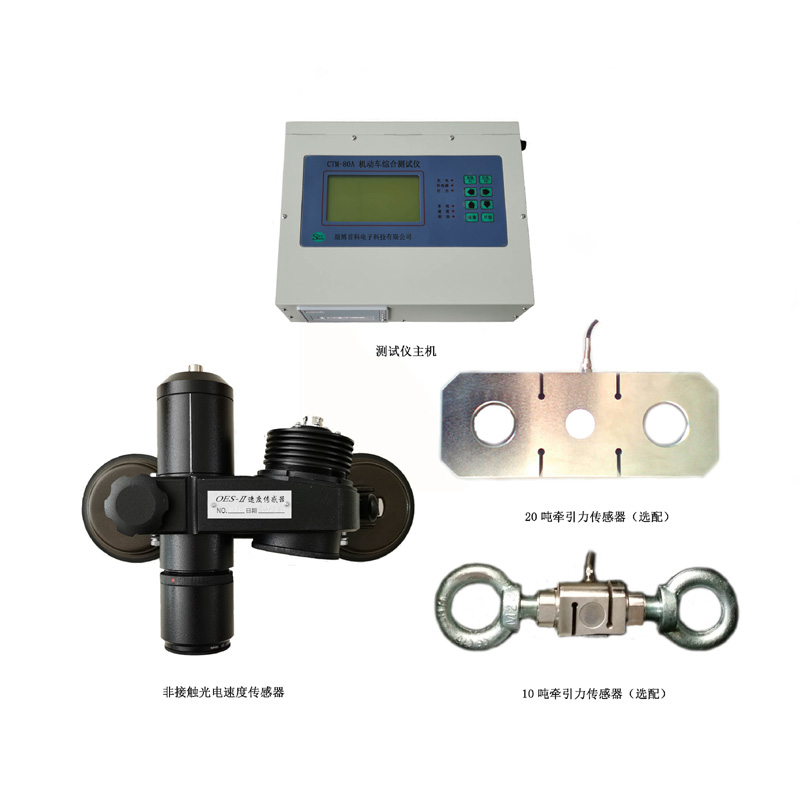

1. 速度傳感器：OES-II非接觸光電速度傳感器（帶安裝吸盤支架）,測試范圍：00～250 km/h
2. 油耗傳感器：活塞式容積傳感器，流量;0-60L/h.
3. 轉數傳感器：光電編碼式轉速傳感器，測試范圍：0～5000.00 r
4. 牽引力傳感器：標配3噸(可以選配10噸，20噸，30噸,50噸)。
詳細操作使用請參照《機動車綜合測試儀使用手冊》。
